Sunday, January 24, 2016

IRIGASI - BANGUNAN BENDUNG


Irigasi merupakan sistem daripada pengairan yang sangat dominan dan terpenting dalam menunjang perekonomian di Indonesia. Setiap tahunnya kebutuhan akan pangan, khususnya komoditas beras selalu meningkat. Dengan meningkatnya kebutuhan akan beras, tentunya semua itu harus didukung dengan sistem irigasi yang baik dan benar. Bagaimanapun juga, hasil panen padi oleh para petani kita sangat dipengaruhi oleh kebutuhan air yang memadai.


Untuk menjaga hasil panen padi agar selalu meningkat setiap tahunnya dan untuk menuju swasembada beras, pemerintah dalam hal ini khususnya Dinas Pengairan senantiasa melaksanakan pembenahan di bidang infrastruktur untuk bangunan-bangunan irigasi. Di mulai dari perencanaan untuk bangunan-bangunan irigasi, baik itu untuk membuat bangunan yang baru ataupun rehabilitasi bangunan-bangunan irigasi yang sudah rusak ataupun bangunan yang sudah tidak berfungsi secara maksimal.

Diantara bangunan irigasi yang paling utama adalah bangunan Bendung, karena dengan adanya sebuah bangunan bendung, air sungai dapat didistribusikan ke saluran-saluran yang pada akhirnya dapat di alirkan ke areal persawahan. Selain bangunan bendung, masih banyak sekali bangunan-bangunan penunjang yang berada di sepanjang saluran irigasi tersebut. Baik itu bangunan utama ataupun bangunan pelengkap.


Selain bangunan bendung, ada juga beberapa bangunan yang mempunyai fungsi untuk menampung air, kemudian dialirkan ke beberapa saluran. Diantaranya adalah, waduk, embung, dan bendungan lainnya.
Ada juga sebuah bangunan yang sederhana, tapi mempunyai fungsi tidak jauh dengan bangunan bendung. Bangunan tersebut adalah Free Intake atau biasa disebut bangunan Pengambilan bebas. Yaitu sebuah bangunan yang memiliki fungsi sebagai bangunan pengarah air. Bangunan free intake biasanya terdiri dari  drempel atau anggelan yang dipasang secara miring/menyudut terhadap aliran sungai. Jadi posisinya tidak tegak lurus/ memotong aliran sungai. Kemudian dari arah tangkapan air tersebut diarahkan ke intake.


Untuk membangun sebuah bangunan bendung yang baru, tentunya banyak sekali dipengaruhi oleh beberapa faktor, baik dari faktor teknis maupun dari faktor non teknis.
Dari sekian banyak faktor, ada beberapa faktor yang perlu diperhatikan sebelum membanguna sebuah bangunan bendung baru, diantaranya adalah sebagai berikut :
- tersedianya debit air sungai yang memadai
- lebar sungai dan panjang DAS ( daerah aliran sungai )
- lokasi untuk pembangunan bendung baru
- sesuai dengan kebutuhan para petani ( besar areal persawahan yang nantinya akan diairi)
- Perencanaan yang matang dan akurat ( sesuai dengan Standar Kriteria Pengairan )
   sehingga nantinya disaat dilaksanakan pekerjaan konstruksi, benar-benar menghasilkan sebuah bangunan   yang bermutu, baik dari mutu dan qualitas konstruksi bangunannya maupun fungsinya yang maksimal (sesuai dengan kebutuhan para petani).
- Dan masih banyak lagi faktor-faktor yang lainnya.









Dibawah ini ada beberapa contoh gambar Desain bangunan irigasi yang menggunakan program Autocad release 2010.

BANGUNAN FREE INTAKE ( Bangunan pengambilan bebas)





BANGUNAN BENDUNG








Demikian sobat, beberapa contoh bangunan bendung yang saya gambar dengan menggunakan program Autocad 2010. Terimakasih atas kunjungannya, semoga artikel ini bermanfaat untuk sobat semua.

NB : Bagi teman-teman yang kebetulan lagi membutuhkan Berbagai macam Contoh Gambar Desain Bangunan Irigasi dalam bentuk File DWG Autocad Release 2010 semua sudah saya simpan di www.tokofile.com ( semua asli original hasil karya saya sendiri saat mengerjakan beberapa proyek Perencanaan Irigasi ).

A. GAMBAR DESAIN BANGUNAN :
1. Desain Bangunan Bendung dan Free Intake (Pengambilan Bebas)
2. Kumpulan Desain bangunan Sadap
3. Kumpulan Desain bangunan Groundsill lapisan batu bronjong
4. Gambar Standar Pintu Air (pintu angkat & pintu sorong baja)
5. Gambar Desain Bangunan Krib Bronjong
6. Gambar Desain bangunan Affour (pembuang masuk)
7. Desain bangunan talang beton (pakai tiang foot plat)
8. Standar Pintu Katrol untuk bangunan bendungan
9. Kumpulan desain gambar Bendung

B. PERHITUNGAN HIDROLIKA :
1. Bangunan Kantong Lumpur
2. Stabilitas bangunan Bendung
3. Stabilitas Talud Penahan Tanah (abutment, pondasi talud)
4. Stabilitas dinding penahan tanah (pasangan batu bronjong)
5. Perhitungan bukaan pintu intake bendung & alat ukur
6. Perhitungan hidraulis groundsil dengan konstruksi batu bronjong



TokoFile.com



Monday, January 04, 2016

JENIS DAN FUNGSI BANGUNAN IRIGASI


Sebelum kita melangkah lebih jauh tentang jenis dan fungsi daripada bangunan-bangunan irigasi, tidak ada salahnya kita mengenal dan mengetahui terlebih dahulu beberapa nama-nama bangunan yang biasa terdapat di sepanjang saluran, baik itu dari saluran induk sampai saluran sekunder. Yang jelas sepanjang saluran irigasi mulai dari hulu ( bangunan bendung/free intake ) sampai pengambilan terakhir (biasanya terdapat bangunan sadap akhir).

 FOTO KEGIATAN INVENTORY BANGUNAN SADAP AKHIR & TERJUN




Secara garis besarnya saya akan memberikan sedikit contoh untuk tahapan-tahapan sebuah Pekerjaan Perencanaan Irigasi. Jadi cuma saya ambil garis besarnya saja, karena kalau secara mendetail, nanti justru kelihatan berbelit-belit. Karena semua itu sudah tercantum dalam Surat Kontrak antara Konsultan dan Dinas Pengairan. ( dari tahapan mencari data,investigasi,data curah hujan dll s/d menyajikan sebuah Produk Album Gambar beserta RAB dan sepekteknya.)
Jadi untuk Pekerjaan Perencanaan Irigasi ini memang sangat banyak sekali tahapan-tahapan dan laporan-laporan yang harus di kumpulkan selain album gambar.


FOTO KEGIATAN INVENTORY BANGUNAN TEMPAT MANDI HEWAN






Untuk jenis-jenis bangunan irigasi memang banyak sekali, untuk itu saya ambil saja jenis-jenis bangunan yang biasa dan sering terdapat di sepanjang saluran irigasi. (dari bangunan bendung sampai bangunan akhir).
Didalam Proyek Perencanaan, jenis-jenis bangunan yang terdapat di sepanjang saluran irigasi tersebut biasanya dituangkan atau di gambar secara pisah. Biasa disebut GAMBAR SKEMA BANGUNAN IRIGASI. Didalam gambar skema bangunan irigasi ini, dituliskan urutan bangunan tersebut dari mulai bendung sampai bangunan akhir. Dengan dituliskan jarak (Hm) dan Nomenklatur bangunan tersebut.

 Perlu diketahui, untuk pembuatan Gambar SKEMA BANGUNAN IRIGASI ini, data bangunan dihasilkan dari kegiatan Inventory bangunan dilokasi lapangan. Dan untuk jarak (Hm) ditentukan dari kegiatan survey pengukuran, sehingga ditemukan jarak per tiap bangunan dari mulai bangunan bendung/free intake (Hm.0+00) sampai bangunan akhir.


Sebelum menentukan nama-nama bangunan irigasi, terlebih dahulu kita harus mengetahui dan membedakan beberapa jenis saluran yang biasa terdapat di sepanjang saluran irigasi.

1. SALURAN UTAMA (SALURAN INDUK)/SALURAN PRIMER
Yaitu saluran yang dimulai dari hulu saluran (hilir intake bendung) sampai bangunan Bagi.
Biasanya disepanjang saluran induk ini terdapat beberapa bangunan pelengkap,antara lain :
- Alat Ukur
- Kantong Lumpur
- Penguras dan Pelimpah
- Gorong-gorong
- Jembatan
- Pembuang Masuk (Affour)
- Dan yang terakhir tentunya bangunan Bagi ataupun Bangunan Bagi Sadap



2. SALURAN SEKUNDER
Yaitu saluran yang dimulai dari bangunan Bagi ataupun bangunan Bagi Sadap sampai akhir saluran (saluran pertemuan), biasanya diakhir saluran ini terdapat bangunan Sadap Akhir. Yang mempunyai fungsi untuk membagi air ke beberapa saluran tersier. Bisa dengan bangunan Bok pembagian dengan metode Skot balk.
Biasanya disepanjang saluran sekunder ini banyak sekali ditemui beberapa bangunan utama dan bangunan pelengkap. Antara lain sebagai berikut :
- Bangunan Sadap
- Bangunan Corongan
- Bangunan Affour (pembuang masuk)
- Bangunan Plat Layan
- Bangunan Terjun
- Bangunan Gorong-gorong
- Bangunan Suplesi
- Bangunan Shipon
- Bangunan Penguras & Pelimpah
- Bangunan Got Miring
- Bangunan Talang
- Bangunan Cross Drain
- Bangunan Talang Pembuang
- Bangunan Pelimpah

3. SALURAN TERSIER
Yaitu saluran yang dimulai dari bangunan Sadap sampai saluran terakhir pengambilan (Bangunan Bok Tersier).

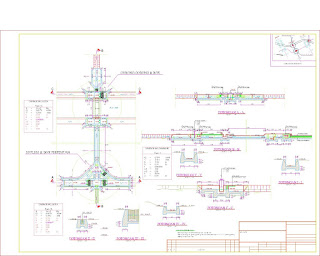

Di sepanjang saluran tersier ini bangunannya tidak banyak,biasanya hanya berupa Box Pertemuan antara saluran tersier kanan, kiri dan tengah. Dan untuk bangunan Box Tersier yang paling akhir biasanya hanya untuk menyuplai air ke sawah ( kanan dan kiri ) dan untuk arah yang tengah biasanya untuk saluran pembuangan.

Dengan keterangan diatas, maka dapat disimpulkan bangunan-bangunan apa saja yang biasa terdapat di sepanjang saluran irigasi, dari mulai bangunan bendung sampai bangunan sadap akhir.
Bangunan-bangunan tersebut adalah antara lain :

1. Bangunan Bendung / Free Intake (Pengambilan Bebas)
Bangunan pertama yang kita jumpai pada suatu daerah irigasi/pengairan yang biasanya dalam bentuk bendung permanen yang lengkap ataupun hanya sebuah bendung yang berupa bangunan Alur Pengarah Air atau biasa di sebut Free Intake.
Sebuah bangunan bendung tentunya mempunyai yang sangat dominan, baik itu bangunan bendung yang sifatnya sudah permanen ataupun masih berupa bangunan free intake.
Sebuah bangunan bendung yang dibangun apapun itu bentuknya, mempunyai fungsi dan tujuan untuk menampung aliran air sungai baik itu dengan drempel ataupun mercu bendung, kemudian mengarahkan aliran air tersebut ke pintu intake bendung. Dan untuk mengatur besarnya debit air yang sesuai dengan kebutuhan,biasanya dibuatkan/dipasang Pintu Sorong Baja dengan dilengkapi Plat Banjir Skerm. Dan dibagian tubuh mercu di lengkapi dengan penguras, agar disaat musim banjir air sungai tidak meluap.
Ini hanya gambaran secara global saja, karena untuk teorinya semua penempatan pintu intake,lebar penguras, tinggi mercu, lebar bendung, tinggi jagaan yang di ijinkan dan ukuran b,h pintu sorong baja tentunya harus melalui perhitungan tersendiri (hidrolika).

2. Bangunan Alat Ukur.
Bangunan alat ukur baik itu alat ukut Ambang Lebar ataupun alat ukur Cipollety, mempunyai fungsi yang sama yaitu untuk mengatur debit air yang keluar dari intake bendung. Bangunan alat ukur yang dilengkapi dengan peil schal biasanya jaraknya tidak lebih dari 100 meter dari intake bendung. Ada yang berjarak 25 meter ataupun 50 meter. Dengan adanya bangunan ukur tersebut, diharapkan debit air normal ataupun di saat banjir bisa tercatat dan terkontrol secara berkala dan aliran air tetap terjaga secara kontinyu.

3. Bangunan Penguras.
Bangunan penguras ini diperlukan untuk mengurangi luapan air yang mengalir karena begitu banyaknya debit air yang tertampung. Biasanya itu terjadi pada saat musim penghujan. Dan fungsi utama dari bangunan penguras ini tentunya berfungsi untuk menguras air pada saat ada pekerjaan perbaikan bangunan ataupun saluran. Biasanya bangunan ini dilengkapi dengan pintu sorong baja dan kantong lumpur, agar tidak kesulitan pada saat mau menguras ataupun membuang air.
Penempatan bangunan ini biasanya menjadi satu dengan bangunan pelimpah, dan letak bangunan ini juga tidak asal-asalan. Karena harus tepat dibagian mana saluran itu sering meluap ataupun deket dengan bangunan pembuang masuk/affour. Seringnya saluran meluap karena di sepanjang saluran tersebut banyak sekali affour-affour atau pembuang masuk yang sifatnya masih alami,berupa tanah. Apalagi saluran irigasi yang letaknya di perbukitan, tentu sangat banyak pembuang masuk yang berasal dari dataran tinggi.
Nah di lokasi pertemuan antara saluran pembuang masuk dan saluran irigasi inilah, nantinya kita bisa buat desain bangunan Affour di lengkapi dengan bangunan pelimpah dan penguras, sehingga berbentuk seperti bok pertemuan. Tapi untuk membangun semua itu tentunya menyesuaikan dengan anggaran yang ada dan kebutuhan. Karena setiap lokasi tentunya berbeda-beda bentuknya.

4. Bangunan Pelimpah
Bangunan Pelimpah ini fungsinya hampir sama dengan bangunan penguras. Cuma kalau bangunan pelimpah hanya mempunyai satu fungsi atau diperlukan untuk mengurangi debit air yang berlebihan. Sehingga apabila kondisi air saat itu sedang meluap, tentunya secara otomatis air akan dengan sendirinya melimpas melewati drempel pelimpah.
Penempatan bangunan pelimpah ini biasanya di tempat yang banyak saluran pembuangnya (affour).

5. Bangunan Bagi
Bangunan ini letaknya diakhir saluran primer ataupun saluran sekunder. Jika penempatannya di saluran primer, berarti bangunan tersebut dinamakan bangunan Bagi, yang artinya sebuah bangunan yang fungsinya untuk membagi ke beberapa saluran. Bisa ke saluran primer lagi ataupun bisa ke saluran sekunder. Disesuaikan dengan kebutuhan lapangan. Intinya bangunan bagi adalah bangunan yang biasanya berupa box pembagian ke saluran sekunder.

6. Bangunan Bagi Sadap
Bangunan ini letaknya di sepanjang saluran sekunder. Bangunan Bagi Sadap ini mempunyai fungsi untuk membagi beberapa saluran sekunder yang mempunyai dua atau tiga cabang arah saluran sekunder.
Dengan bangunan bagi sadap ini, aliran air dan debit air dari saluran primer bisa di bagi dengan rata atau menyesuaikan kebutuhan debit masing-masing saluran sekunder yang bercabang tersebut.Untuk membagi debit air tersebut bangunan sadap bagi dipasang mistar ukur atau peil schal pada tiap pintu masuk ke saluran sekunder tersebut.

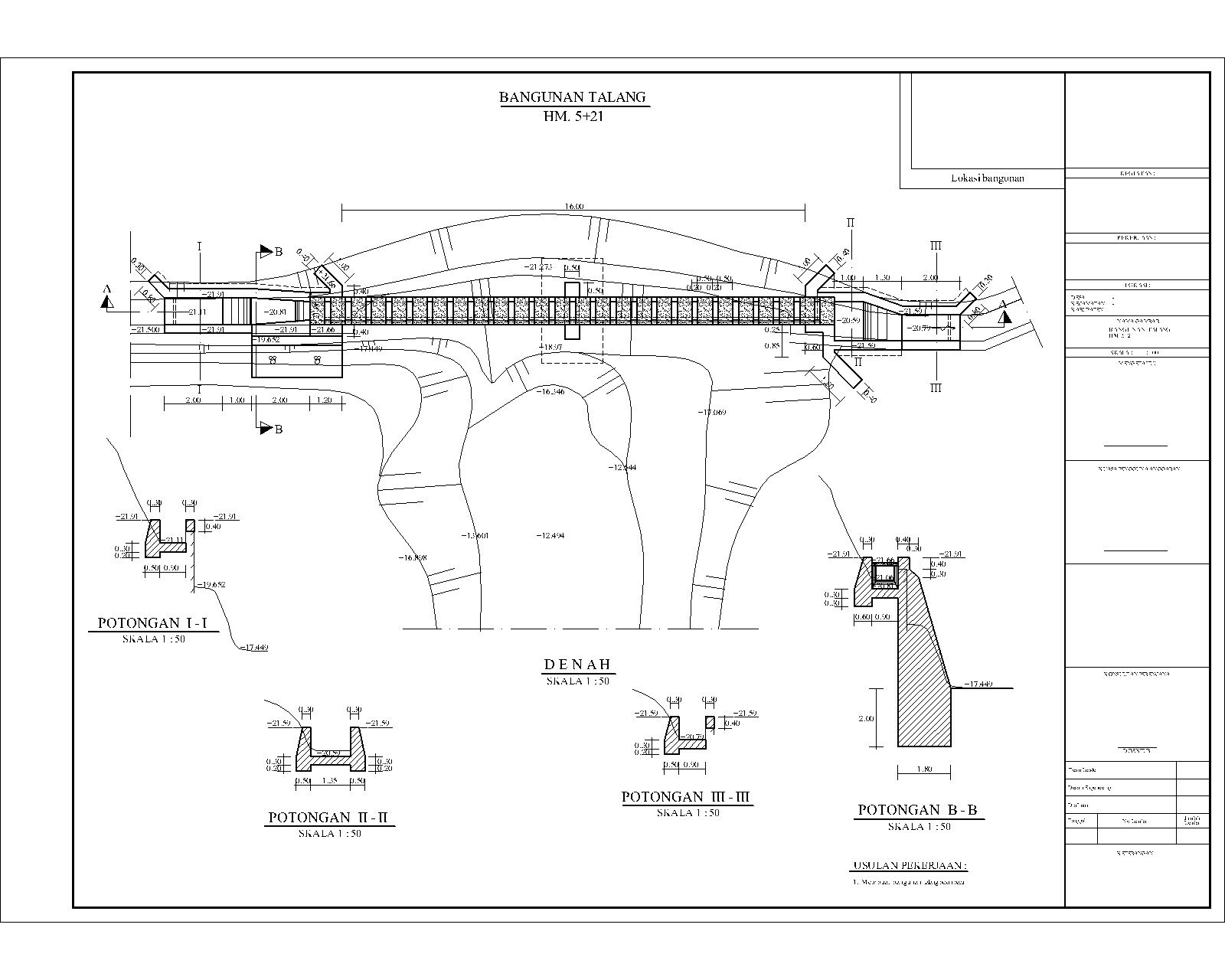

7. Bangunan Talang
Bangunan talang diperlukan apabila saluran irigasi tersebut melewati saluran pembuang, sungai, atau kondisi tanah yang tidak memungkinkan aliran air itu tidak dapat mengalir. Bangunan talang ini biasanya terdapat pada saluran irigasi yang berada di pegunungan atau perbukitan.
Bentuk dan macamnya banyak sekali, tergantung lokasi daerah masing-masing. Ada yang berupa talang dari pipa, bambu, plat sampai dengan bentuk talang beton. Semua itu tergantung dari kebutuhan dan anggaran yang tersedia.

8. Bangunan Cross Drain
Bangunan ini letaknya berada di bawah saluran irigasi. Bangunan cross drain ini di bangun dengan tujuan untuk menghindarkan kebocoran-kebocoran dari saluran irigasi. Biasanya saluran yang berada dibawah saluran irigasi ini bentuknya masih berupa saluran tanah, sehingga dikhawatirkan akan menggerus dan merusak saluran irigasi yang berada diatasnya.

9. Bangunan Gorong-gorong
Bangunan ini biasanya paling banyak terdapat di daerah permukiman, karena di tempat inilah banyak sekali jalan-jalan penghubung. Baik itu jalan raya, jalan tanah ataupun gang-gang. Terkadang dengan adanya trace saluran pembawa yang panjang, tidak menutup kemungkinan saluran irigasi tersebut melewati daerah permukiman. Dengan adanya bangunan gorong-gorong, diharapkan aliran dari saluran irigasi dapat berjalan dengan lancar tanpa mengganggu aktivitas masyarakat dan lalu lintas yang ada.

10. Bangunan Sadap.
Bangunan sadap dibangun dengan tujuan agar kebutuhan para petani mengenai air ke persawahan dapat teratasi. Untuk areal persawahan yang agak jauh dari saluran irigasi biasanya dibuatkan trace saluran pembawa tersier baru untuk mencapai areal persawahan tersebut. Untuk membangun bangunan sadap, tentunya harus dilihat dulu berapa luas areal persawahan yang akan di airi. Kalau ternyata luasnya kurang dari 5 hektar, tentunya cukup dibuatkan bangunan corongan saja. Sehingga biaya pembuatannya juga hemat.
Kalau memang itu harus dibuatkan bangunan sadap, untuk trace saluran pembawa bisa swadaya dari para petani atau masyarakat dengan cara kerja bakti secara gotong-royong.

11. Bangunan Corongan
Bangunan ini biasanya bentuknya masih sederhana yaitu dengan menggunakan pipa pralon ataupun bambu, karena posisi letak areal persawahannya berdekatan atau sejajar dengan saluran irigasi. Untuk bentuk yang sederhana ini sebenarnya suatu pemborosan debit air, karena secara tidak langsung air akan terus mengalir ke areal persawahan. Untuk mengatasi kondisi tersebut, dapat dibuatkan bangunan corongan yang permanen, yaitu dengan sistem skot balk yang dipasangi dengan pintu angkat. Sehingga air yang keluar dapat terkontrol dan sesuai dengan kebutuhan debit airnya.


Ok sobat, saya kira ini dulu ya penjelasan tentang jenis dan fungsi bangunan irigasi, nanti di lain waktu akan saya posting beberapa contoh gambar desain bangunan yang sudah saya buat selama mengerjakan Proyek Perencanaan Irigasi dengan menggunakan program Autocad release 2010.
Dan sobat juga bisa download kok filenya dalam format zip, jadi sobat bisa langsung membuka gambar di autocadnya langsung.

Di bawah ini beberapa contoh Gambar Desain Bangunan Air yang sudah saya kerjakan di beberapa Proyek Pengairan.






















                                  GAMBAR DESAIN BANGUNAN TERJUN & AFFOUR


NB : Bagi teman-teman yang kebetulan lagi membutuhkan Berbagai macam Contoh Gambar Desain Bangunan Irigasi dalam bentuk File DWG Autocad Release 2010 semua sudah saya simpan di www.tokofile.com ( semua asli original hasil karya saya sendiri saat mengerjakan beberapa proyek Perencanaan Irigasi ).

A. GAMBAR DESAIN BANGUNAN :
1. Desain Bangunan Bendung dan Free Intake (Pengambilan Bebas)
2. Kumpulan Desain bangunan Sadap
3. Kumpulan Desain bangunan Groundsill lapisan batu bronjong
4. Gambar Standar Pintu Air (pintu angkat & pintu sorong baja)
5. Gambar Desain Bangunan Krib Bronjong
6. Gambar Desain bangunan Affour (pembuang masuk)
7. Desain bangunan talang beton (pakai tiang foot plat)
8. Standar Pintu Katrol untuk bangunan bendungan
9. Kumpulan desain gambar Bendung

B. PERHITUNGAN HIDROLIKA :
1. Bangunan Kantong Lumpur
2. Stabilitas bangunan Bendung
3. Stabilitas Talud Penahan Tanah (abutment, pondasi talud)
4. Stabilitas dinding penahan tanah (pasangan batu bronjong)
5. Perhitungan bukaan pintu intake bendung & alat ukur
6. Perhitungan hidraulis groundsil dengan konstruksi batu bronjong



TokoFile.com



Terimakasih atas kunjungannya, semoga artikel ini bermanfaat bagi para pembaca semua.




Friday, December 11, 2015

Examples of Design Drawings Irrigation


Examples of design drawings irrigation with Autocad program To start an irrigation planning building design, must first carry out a survey or inventaritation activity at the location. That way we will get a sketch or a result that is absolutely accurate in accordance with the needs of designs.



 Building inventory activities




After doing an inventory at the lacation, we will get the damage at building or addition of for new buildings. And after we get the data that is acuration, then we've been able to implement the planning or make a new design of irrigation building.

To get the good design, correct and accurate, we need an Autocad software to create an image of the design. With the AutoCAD program, we can make irrigation design drawings with ease.



And the results of the design of the AutoCAD program, the results of the design can be printed or print into a number of paper sizes, and it corresponds to the needs. Usually the results of these designs we print as a blue print on a paper size A3 or A1. Below I give some examples of building design irrigation, some irrigation building examples I created using the program AutoCAD 2010 release.

For my friend who needs some design examples irrigation, can be used as a reference or is currently implementing or planning projects irrigation. That the results of this design can be directly printed or edited as needed, and then the friend can instantly download the files in RAR format. Once downloaded, the file is then extrac into a DWG file.



Several examples of irrigation building design drawings using AutoCAD program :




 BUILDING GROUNDSILL




 WEIR BUILDING




















Read also articles about

Download - Examples of Irrigation Design

 Thank you very much for visiting and reading this article. Hopefully this article useful.
